סיקור מקיף

הטכנולוגיה החדישה לביטול החזרת גלי אור ממשטחים

פריצת דרך פיזיקלית והנדסית מציעה שיטה יעילה יותר מהטכניקות הקיימות כיום לצמצום תופעת החזרת האור

מתוך המחקר של פרופ' קובי שויער ופרופ' פבל גינזבורג, אוניברסיטת תל אביב
מתוך המחקר של פרופ' קובי שויער ופרופ' פבל גינזבורג, אוניברסיטת תל אביב

כאשר קרן אור עוברת מתווך אחד לשני, גם אם שניהם שקופים (כגון מאוויר לזכוכית), חלק מעוצמת האור מוחזר וחלק עובר. תופעה זו, אשר מתבטאת למשל בהשתקפות שאנו רואים כאשר מסתכלים החוצה בשעות החשיכה מחדר מואר דרך החלון, היא תופעה כללית של התפשטות גלים וקיימת גם בגלי רדיו, מיקרוגל, גלי קול, גלי לחץ, ואף בפונקציות הגל המתארות חלקיקים קוונטיים.

"תופעת ההחזרה החלקית נובעת מכך שלתווכים שונים תכונות אופטיות שונות," מסביר פרופ' קובי שויער. "כך למשל, ההחזרה החלקית מזגוגית החלון נובעת מכך שמהירות האור באוויר ובזכוכית הן שונות – האור מתקדם לאט יותר בזכוכית. תופעת ההד שאנו שומעים בקרבת מצוקים נובעת מסיבה דומה – גלי הקול יכולים להתקדם בקלות בחומרים מוצקים, במהירות גבוהה יותר מאשר מהירותם באוויר. ההבדל בין מהירות הקול באוויר ובסלע גורם להחזרה חלקית של גלי הקול והוא זה שיוצר את ההד."

מחקר חדש מציע שיטה חדשנית לביטול החזרת גלי אור ממשטחים, אשר מונעת החזרה של טווח רחב של אורכי גל או תדרים. המחקר נערך בהובלת פרופ' קובי שויער ופרופ' פבל גינזבורג מביה"ס להנדסת חשמל בפקולטה להנדסה ע"ש איבי ואלדר פליישמן, בשיתוף עם ד"ר דמיטרי פילונוב מהמכון לפיזיקה וטכנולוגיה במוסקבה, ופורסם לאחרונה בכתב העת היוקרתי Optics Express.

לנטרל את הגורם המפריע

במקרים רבים, מציינים החוקרים, תופעת ההחזרה החלקית מהווה גורם מפריע. במערכות תצפית ואופטיקה מורכבות כגון מיקרוסקופ, תופעת ההחזרה החלקית עלולה לגרום להפחתה דרמטית בעוצמת האור המגיעה לעין האנושית או לגלאי, ובכך לפגיעה משמעותית בביצועי המערכת. כדי להעניק פתרון לתופעת ההחזר החלקית על פני טווח תדירויות רחב, החוקרים ניגשו לבעיה מכיוון שונה לחלוטין.

פרופ' שויער מרחיב: "באופן כללי, על מנת להפחית את תופעת ההחזרה החלקית ניתן להשתמש ב'ציפוי נגד החזרות' (anti-reflection coating). ציפוי זה מתפקד כמהוד (באנגלית resonator) הגורם להתאבכות בונה של האור בכיוון ההתקדמות ולהתאבכות הורסת לאחור, וכך מידת ההחזרה פוחתת. ציפויים מסוג זה ניתן למצוא במגוון רחב של מערכות אופטיות ואקוסטיות, ואפילו במשקפי ראייה. החיסרון העיקרי של השיטה הוא יעילותה המוגבלת, אשר מתאימה לתדר יחיד, זהו תדר התהודה."

במערכות הנדרשות לטפל בטווח של אורכי גל או תדרים, לדוגמה משקפי ראייה או מיקרוסקופ, השיטה הקיימת אינה מבטלת לחלוטין את ההחזרה החלקית של האור. עקרונית, ניתן להרחיב את השיטה לטיפול בטווח של אורכי גל או תדרים, וזאת ע"י הרכבת ציפוי שכולל מספר שכבות מחומרים ועוביים שונים, אך בפועל קשה מאוד לתכנן ציפויים מרובי שכבות מכיוון שנדרשת אופטימיזציה מסובכת של עובי השכבות ותכונותיהן.

נעים להכיר: "מהוד לאור לבן"

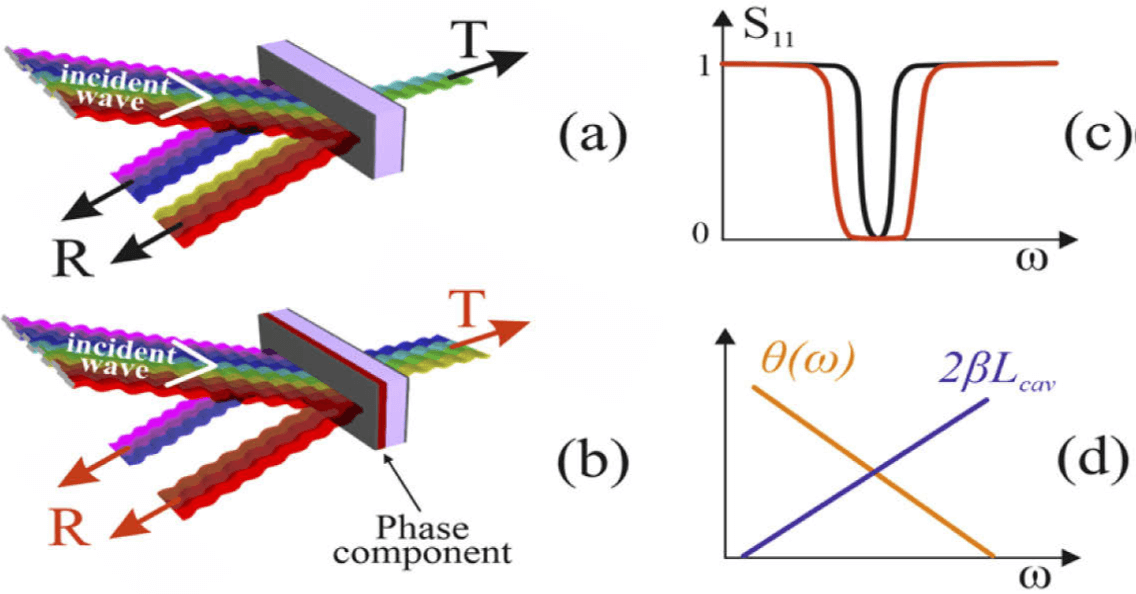

על מנת להתגבר על מגבלת היעילות בשיטות הקיימות, פיתחו החוקרים התקן המכונה "מהוד לאור לבן". לדברי פרופ' שויער, "בניגוד למהודים רגילים, המאופיינים ע"י מספר מסוים ומוגבל של תדרי תהודה, המהוד החדש מסוגל להגיב לטווח רציף של תדרים. הרעיון שמאחורי השיטה החדשה הוא שימוש בתכונות הייחודיות של המהוד לאור לבן על מנת ליצור התאבכות הורסת של הגלים המוחזרים על פני כל טווח התהודה של המהוד ובאופן זה לבטלם. מימוש המהוד המיוחד מתאפשר הודות לשילוב של מספר שכבות בעלות תכונות אופטיות שונות, אלא שבניגוד לגישה הקונבנציונלית, התכנון הוא פשוט ואינו דורש אופטימיזציה ממוחשבת מסובכת."

החוקרים אימתו את תקפות הרעיון ע"י מימוש מבנה שמבטל החזרות בטווח תדרים רחב בתחום המיקרוגל. לשם כך, הם הרכיבו שני מוליכי גלים בעלי מאפיינים שונים והראו כי ניתן לבטל את ההחזרה החלקית אשר מתרחשת באופן רגיל, כאשר גלי מיקרוגל עוברים ממוליך גלים אחד לשני, ע"י מימוש מהוד אור לבן המורכב ממקטעים של מוליכי גלים בעלי מאפיינים שנבחרו בהתאם. כדי לשלוט במאפייני המקטעים המרכיבים את המהוד, החוקרים מילאו אותם במטא-חומרים שמומשו באמצעות הדפסה תלת ממדית.

פרופ' שויער מסכם באופטימיות: "קונספט המהוד לאור לבן הינו אוניברסלי וניתן למימוש לכל סוגי הגלים ובכל טווחי התדרים. ליכולת לבטל החזרות על פני טווח תדרים רחב עשויות להיות השלכות מרחיקות לכת ויישומים רבים כגון מערכות תצפית ודימות טובות יותר, מערכות תקשורת בעלות טווח וקצב מידע משופרים וכן פיתוח טכנולוגיות חמקנות."

למאמר המדעי
